UHF RFID也稱為RAIN RFID正在許多不同的行業中興起。雖然對于零售業來說，標簽比讀寫器多千倍，但在某些行業中，這一現象恰恰相反。特別是在汽車工業和生產中，讀寫器數量龐大，因此對提高讀寫器的準確性和讀取率有著強烈的需求。CISC RAIN RFID Xplorer就是一種涵蓋實驗室和生產測試設備的解決方案，滿足對讀寫器靈敏度、單獨相位和變化不敏感性的高要求。

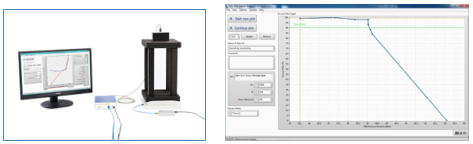

眾所周知的是讀寫設備的核心組成部分是讀寫器芯片和天線，讀寫器芯片主要功能是按照協議進行發射和接收。從物理特性的角度來說，發射功率和接收靈敏度的關系就變得非常的重要了，RFID Xplorer可通過非接的方式連接標簽仿真模塊和讀寫器，通過調整發射功率來偵測接收靈敏度的變化，同時也可以設定時間長度對靈敏度的穩定性做個長時間的監控。所有這些物理特性的測試都遵循ISO/IEC 18046-2標準來進行，同時參考了最新的RAIN RFID RAIN Reader Sensitivity testing的測試方式讀取EPC的90%通過率的接收靈敏度點。

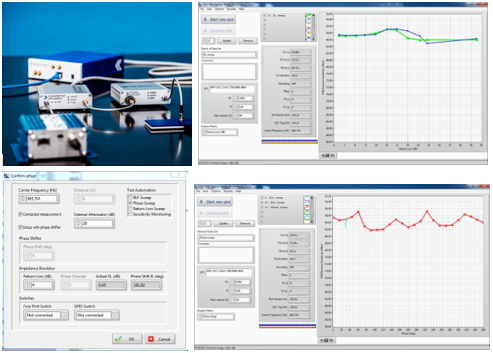

除了測試發射功率與靈敏度的關系，BLF和接收靈敏度容限關系的測試是反映在標簽BLF變化對讀寫器靈敏度的影響。RFID Xplorer的標簽仿真模塊可以完全模擬標簽BLF的變化，改變BLF的步長來驗證讀寫器是否存在容限缺陷。

實際上在實際應用中讀寫器天線與標簽芯片等相關關鍵器件間的阻抗匹配也會影響讀寫器的靈敏度特性，CISC阻抗仿真器作為讀寫器測試設備的選件可以模擬匹配不完美的天線，這些天線可能由于生產公差或周圍射頻環境的變化而產生。RFID Xplorer通過軟件控制改變自身輸入阻抗來完成，并可以在阻抗不完美的情況下評估讀寫器特性。與此同時標簽信號相位的變化也對讀寫器靈敏度產生很大影響，選擇RFID Xplorer的移相器與讀寫器測試儀配合可以模擬0-360度相位變化得到不同相位的讀寫器接收靈敏度，這可以更容易完善讀寫器的硬件設計。

幾種需要的測試可以合并進行，例如BLF、相位、阻抗都是可以做疊加測試，這樣可以在多個維度來評估讀寫器靈敏度是否存在缺陷。

當完成了所有這些沒有配置天線的讀寫器測試后，可以安裝上自己心儀的不同天線，進行讀寫器靈敏度的非接測試，看是否能與讀寫器當初設計和之前有線的模擬天線特性測試的靈敏度相符。

因此，要完整的去評估一個RAIN RFID讀寫器的接收靈敏度，首先一定是需要遵循標準認可的測試方法和規范，圍繞Tx Power、BLF、相位、阻抗匹配等方向來多維度驗證未接天線的讀寫器靈敏度的容限，確認有線測試結果并優化設計后可以設計或配上匹配的天線，測量靈敏度的無線接收靈敏度特性。

其實這些都是讀寫器的物理特性，很多時候軟件或固件工程師會更關注時序和指令統計相關的數據，RFID Xplorer的監聽器擁有讀寫器指令觸發、指令分析、先進指令統計功能，是特別適合軟件工程師們分析軟件問題的工具。
